1. Introduktion: Nøgleudfordringer i miniature magnetventiler
1.1 Miniature vakuummagnetventiler: Grundlaget for præcisionskontrol
Miniature vakuummagnetventiler spiller en afgørende rolle i moderne industrielle og videnskabelige applikationer. De giver præcis kontrol af gasser og væsker i enheder såsom bærbare ventilatorer, blodanalysatorer, mikrofluidpumper og automatiserede laboratoriesystemer. Deres kompakte design kræver høj pålidelighed, lavt strømforbrug og hurtig, nøjagtig ventilaktivering.

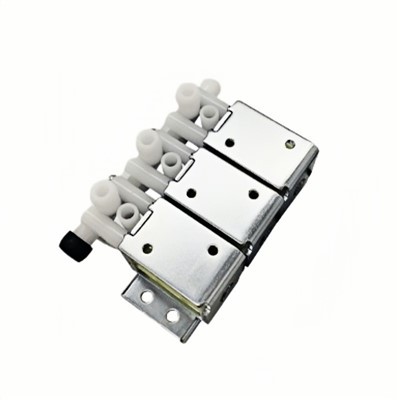

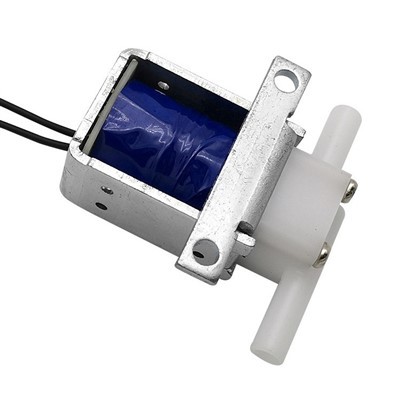

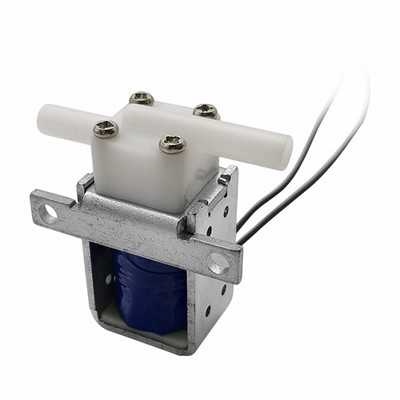

For reference til et virkeligt-produkt og specifikationer kan ingeniører konsultere denne miniaturemagnetventil:2-vejs mini magnetventil 12v
1.2 Kernespørgsmål: Er DC-modstanden justerbar?
Ja, DC-modstanden for spolen i en 2-vejs miniature vakuummagnetventil kan justeres under designfasen. Ved at ændre spolens materiale, struktur og viklingskonfiguration kan ingeniører præcist kontrollere modstanden, som direkte påvirker ventilens driftsstrøm, magnetiske kraft og responsydelse.
1.3 Kernespørgsmål: Reducerer øget modstand strømmen?
Ifølge Ohms lov (I=U/RI=U/RI=U/R), når forsyningsspændingen forbliver konstant, vil en forøgelse af spolens jævnstrømsmodstand reducere konstant-tilstandsstrømmen. Dette forhold er grundlæggende for at forstå efterfølgende ændringer i kraft, varmeudvikling og magnetisk kraft.
1.4 Artikelstruktur og formål
Dette papir undersøger emnet i dybden, fra grundlæggende elektriske principper og spoledesign til ydeevneeffekter og tekniske strategier, og inkorporerer en virkelig-verden-applikation fra Pinmotor for at demonstrere den praktiske værdi af modstandsoptimering.
2. Elektriske grundprincipper af magnetspoler
2.1 Ohms lov: Grundlaget for strøm og modstand
Ohms lov(I=U/RI)definerer forholdet mellem strøm, spænding og modstand. Under jævnstrøm-opfører magnetspolen sig i det væsentlige som en resistiv belastning. Driftsstrømmen afhænger helt af forsyningsspændingen (U) og spolens jævnstrømsmodstand (R).
I miniature solenoide applikationer påvirker strømmen direkte den magnetiske kraft og hastigheden af ventilaktivering, hvilket gør præcis modstandskontrol afgørende.
2.2 Fysisk grundlag for DC-modstand
Spolens DC-modstand er udtrykt som:
R=ρL/A
Hvor:
- ρ=resistivitet af trådmaterialet
- L=total længde af ledningen
- Et=tværsnitsareal- af ledningen
Materialevalg, ledningslængde og ledningstykkelse er derfor de tre hovedfaktorer, der bestemmer spolens jævnstrømsmodstand.
3. Sådan justeres DC-modstand: The Art of Coil Design
3.1 Ændring af trådmateriale: Valg af modstand
Forskellige materialer har forskellige resistiviteter, såsom kobber, aluminium og speciallegeringer. Kobber er mest almindeligt anvendt på grund af dets fremragende ledningsevne, mekaniske styrke og fremstillingsevne. Optimering af kvaliteten og ensartetheden af kobbertråd tillader finindstilling af modstanden- uden at ændre selve materialet. I nogle høj-præcisionsapplikationer kan kobberlegeringer med lav-resistivitet bruges til at reducere strømtab og varmeudvikling.
3.2 Ændring af tråddiameter (tværsnit): Den mest direkte metode
Mindre tråddiametre øger modstanden, mens større diametre reducerer den. At vælge den passende emaljerede tråddiameter er den mest ligetil og almindeligt anvendte metode til justering af spolemodstand.
3.3 Ændring af spolens drejninger: balancerende længde og magnetisk kraft
Forøgelse af antallet af spolevindinger (N) øger den samlede ledningslængde (L), hvilket øger modstanden. Antallet af omdrejninger bestemmer dog også magnetisk kraft(F∝N⋅I), så for store eller utilstrækkelige drejninger kan kompromittere ydeevnen. En balance skal opretholdes inden for begrænset plads.
3.4 Ændring af spolekernedimensioner: Afbalancering af plads og ydeevne
Spolens kernestørrelse bestemmer det tilgængelige viklingsrum, hvilket påvirker valg af tråddiameter og antal vindinger. Optimering af kernen giver ingeniører mulighed for at opnå en ideel kombination af modstand og magnetisk kraft i kompakte designs.
4. Kædeeffekterne af DC-modstandsjustering
4.1 Effekt på driftsstrøm
Med en fast forsyningsspænding vil stigende spolemodstand reducere konstant-tilstandsstrømmen (III), hvilket danner grundlaget for alle efterfølgende ændringer i ydeevnen.
4.2 Effekt på strømforbrug
Power gives af:
Øget modstand reducerer strømmen, hvilket kan sænke strømforbruget betydeligt,-en vigtig overvejelse i bærbare medicinske anordninger eller automationssystemer med lav-effekt.
4.3 Effekt på magnetisk kraft
Magnetisk kraft (F∝N⋅I) påvirkes af strøm. Hvis modstanden stiger, og strømmen falder, mens drejningerne forbliver konstante, kan den magnetiske kraft svækkes, hvilket påvirker ventilaktiveringshastigheden og holdekraften. Ingeniører skal omhyggeligt afbalancere modstand for pålidelig drift.
4.4 Effekt på varmeudvikling
Varmeudvikling (Q=I²Rt) er proportional med kvadratet af strømmen. Reduktion af strømmen ved at øge modstanden sænker varmen betydeligt, forlænger levetiden af spoleisoleringen og den samlede ventil, hvilket øger pålideligheden.
4.5 Effekt på responshastighed
Spolens respons er defineret af tidskonstanten (τ=L/R). Øget modstand reducerer τ\\tauτ, hvilket teoretisk forbedrer strømstignings- og faldtider. Men hvis den magnetiske kraft er utilstrækkelig, kan den faktiske ventilaktivering være langsommere, så en omfattende vurdering er påkrævet.
5. Engineering Trade-Offs og optimeringsstrategier
5.1 Design baseret på applikationskrav
Anvendelser med lav-effekt / lav-varme: Brug spoler med højere-modstand og PWM eller konstant-strømdrift for at reducere strøm og varme.
Anvendelser med høj magnetisk kraft / hurtig respons: Vælg spoler med moderat eller lavere modstand, med optimeret køling for at opretholde magnetisk output.
Plads-miniaturedesigns med begrænset plads: Afbalancerer tråddiameter, vindinger og kernestørrelse præcist for at opnå optimal ydeevne i trange rum.
5.2 Koordinering med kørekredsløb
Intelligente kørestrategier (PWM eller konstant-strøm) hjælper med at afbøde virkningen af modstandsændringer på magnetisk kraft og kraft, hvilket sikrer stabil og effektiv drift.
5.3 Vigtigheden af materialer og fremstilling
Emaljeret ledning af høj-kvalitet, præcise viklingsteknikker og effektiv termisk styring er afgørende for langsigtet-stabilitet og pålidelighed af miniaturemagnetventiler.
6. Pinmotor Medical Device Customer Case
En Pinmotor-kunde af medicinsk udstyr brugte 2-vejs miniature vakuummagnetventiler i en bærbar ventilator. Det originale design havde relativt lav spolemodstand, hvilket resulterede i:
- For høj konstant-strøm
- Højt strømforbrug og betydelig varmeudvikling
- Reduceret pålidelighed under kontinuerlig drift
Ved at justere spolens drejninger og ledningsdiameteren for at øge DC-modstanden:
- Konstant-strøm er faldet med ~25 %, hvilket reducerer strømforbruget
- Magnetisk kraft forblev tilstrækkeligfor pålideligt at aktivere ventiler
- Varmeproduktionen faldt med ~40 %, hvilket forbedrer enhedens sikkerhed og pålidelighed
- Responstiden holdt sig inden for designkravene, hvilket sikrer præcis luftstrømskontrol

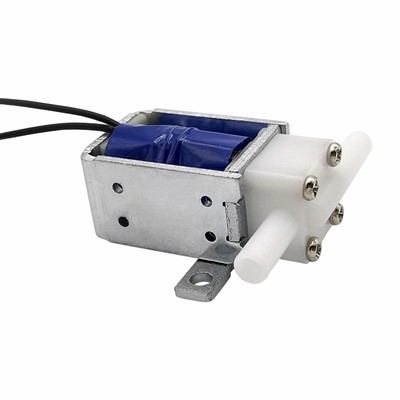

Denne sag demonstrerer de praktiske fordele ved optimering af spolemodstand. Ingeniører refererede også til specifikationerne for2-vejs miniature magnetventil DC 12 Vtil validerings- og udvælgelsesvejledning.
